Ob es sich um eine einfache Skizze oder eine Kleinserie handelt - in uns finden Sie erfahrene Unterstützer für die Realisierung Ihrer Idee.
Multikopterpropeller verlangen maximale Sicherheit bei einer hohen Effizienz. Die Umsetzung für die unterschiedlichsten Einsatzszenarien, können nur mit modernsten Geometrien und Materialien umgesetzt werden.
Schwerlastmultikopter für variable Nutzlasten
Angepasst auf die Anwendung steht ein weiteres 3-Blatt Mittelstück zur Verfügung. Hier im Anwendungsbeispiel mit einer 26×22,4 Zoll Luftschraube und einem Plettenberg Predator 25/10 EVO BLDC-Motor.
Das Mittelstück ist mit anderen Blätter kompatibel, bitte sprechen Sie uns an: info@magcad.de
Aufgrund der Nachfrage nach Antriebssysteme für VTOL’s, Kopter, Air Taxen usw., präsentieren wir Ihnen unsere Antriebslösung in Verbindung mit der Plettenberg Nova 30-50 Serie.
Durch die Weiterentwicklungen ergeben sich hochwertige und effiziente Antriebssysteme, die individuell angepasst werden.
Sprechen Sie uns an! info@magcad.de
For example:
diameter: 60“
pitch: 23“
at 2100rpm
static thrust: approx. 42kg
shaft power: approx. 6,2kW
torque: approx. 28,2Nm
tip speed: 0,49Ma
at 3000rpm
static thrust: approx. 95kg
shaft power: approx. 18kW
torque: approx. 57,5Nm
tip speed: 0,7Ma
possible with drive unit:
Plettenberg Motoren
Nova 30-50-B10 P50 at 250V nominal
Aus der Zusammenarbeit mit Plettenberg Motoren
Propellerdaten:
Die kontinuierliche Nachfrage nach Propellerantrieben mit High End Elektromotoren löste eine komplette Neuentwicklung aus. Die neue MAGCAD Propellerserie ist der Nachfolger der bekannten Gigant- und Herkules-Serie. Die Blattgeometrie wurde komplett neu Berechnet und im CAD umgesetzt. Die Auslegung erfolgte in enger Zusammenarbeit mit der Firma Plettenberg Elektromotoren GmbH & Co. KG. Damit Ressourcen geschont werden, erfolgte die Konstruktion als Einzelblatt. Mit unterschiedlichen Mittelstücken besteht die Möglichkeit auf individuelle Anforderungen Anpassungen vorzunehmen. Sie benötigen Unterstützung bei der Auslegung, wir beraten Sie gerne!
Eckdaten MAGCAD 36×15 3-Blatt:
max. Standschub
bei 5000U/min ca. 50kg (ca. 11kW Propellerleistung)
bei 4000U/min ca. 30kg (ca. 5,5kw Propellerleistung)
max. Propellerwirkungsgrad
bei 5000U/min und einer Fluggeschwindigkeit von 34m/s ca. 74%
bei 4000U/min und einer Fluggeschwindigkeit von 27,5m/s ca. 74%
Weitere Informationen auf Anfrage.
Für den Einsatz bis 100kg Schub, wurde ein neues Mittelstück für den MAGCAD 48×25 Zoll Propeller entwickelt und gefertigt. Die Aufnahme ist passend für den Plettenberg Motor Nova 30/50 B4 P50. Die Antriebskombination liefert bis zu 100kg Standschub bei 124V und 180A. Die Drehzahl beträgt 3650U/min, 22,3kW elektrische Leistung, 19,6kW Wellenleistung und 51,4Nm Drehmoment. Das Motorgewicht beträgt ca. 6080g. Die CFK-Blätter sind zusätzlich verstärkt. Der gesamte Propeller wiegt ca. 800g inkl. Mittelstück.
Für den sicheren Transport der acht Armausleger, wurde eine massgeschneidert Kiste angefertigt.
Die Schaumeinlagen sind passen geschnitten und erleichtern den Transport.
Kundenanforderungen fachgerecht umgesetzt, neuer maximaler Propellerdurchmesser in der Kleinserie!
* 64 Zoll starr (162,56cm)
Angefangen von der Beschaffung der Informationen, der Bewertung kundenspezifischer Forderungen bis hin zur Lenkung und ihrer Umsetzung in der täglichen Praxis. Ist ein Abschnitt unserer Bausteine für die Umsetzung eines kundenspezifischen Propellers.

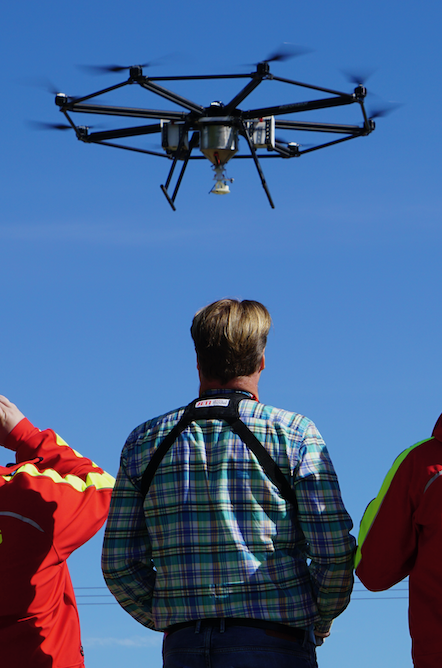

Die weltweit erste Düngerstreuer-Drohne
Entwicklung von Schwerlastmultikopter für variable Nutzlasten.
Rauch builds tractor-operated spinning disc and air boom spreaders and has adopted the large eight-rotor drone developed by Agronator for this application.
Read more: https://www.futurefarming.com/4011/european-firm-launches-fertiliser-spreading-drone/
